方案說明：
此方案有1個局端站點，N個遠端站點，通過光纖把局端普通電話、磁石電話、音頻和以太網數據傳輸?shù)竭h(yuǎn)端。
N局端配備N臺ZMUX-32利用光端機傳輸數據。
]]>
方案說明：
酒店機房部署ZMUX-3300 集中式綜合業務接入平臺。
]]>
方案說明：
每個遠端雷達站安裝2套ZMUX04102，互為冗余備份。每套ZMUX-4102負責將1~6路雷達信號接入及復用，通過IP與E1雙傳輸鏈路，講遠端業務信號傳輸?shù)骄侄恕?/p>
局端安裝2套ZMUX-4102，互為冗余備份。每套ZMUX-4102分別對應2個遠端，形成2套相互獨立1點對2點傳輸系統，故障互不影響。
]]>組網圖如下：
方案說明:
每個遠端安裝1臺ZMUX-3036系列設備，負責將多路業務信號統一接入及復用，通過兩條傳輸鏈路，將遠端業務信號傳輸?shù)骄侄恕?/p>]]>
方案說明：
采用SDH與PCM方式，建設一套支持綜合業務接入與光纖自愈環傳輸系統，滿足信號雙向傳輸，當環網某一段光纜故障，系統可自動切換至另外一個方向進行傳輸，保護環網業務高安全，可靠運行。
每個VHF基站安裝1臺ZMUX-30 PCM復用設備，負責將VHF信號接入及復用，通過E1鏈路傳輸?shù)絍HF控制分中心。
每個VHF控制分中心安裝1臺ZMUX-36智能型PCM復用設備，可應對1~3個方向的VHF基站ZMUX-30組網。控制分中心ZMUX-36還可本地VHF信號接入及復用，通過E1鏈路傳輸?shù)絍HF控制中心。
VHF控制中心安裝1套ZMUX-3300集中式綜合業務接入平臺，可對應多個E1方向的VHF控制分中心ZMUX-36組網，接入VHF信號。
]]>客戶蒞臨我司進行參觀與了解，并且洽談定制需求項目的應用問題。
雙方進行溝通與交流后，了解到客戶主要涉及海上通信等領域，帶著項目的特殊應用，來確認我公司產品是否滿足需求。
二、需求：
為保障海上的船只水手船臺與控制中心的通信順利可靠的開展，需要訂制設特殊功能，實現語音通信和其他業務傳輸。
]]>
無線4G方式傳輸：開通一張專網手機卡，采用VPDN（虛擬專用撥號網）技術，建設無線4G通信系統，滿足用戶業務的空中方式傳輸要求，可作為備用傳輸系統，保障雷達、甚高頻等重要業務安全可靠性傳輸。
4G流量控制功能：無線4G方式需要使用4G流量實現通信傳輸，ZMUX-4102具備4G流量控制功能，當ZMUX-4102監測到雷達、甚高頻等業務端口有數據流，即啟動無線4G傳輸，當ZMUX-4102監測業務端口無數據流，只傳輸必要的握手信號及設備監控信號等數據。
]]>今天主要介紹下大容量的電話光纖傳輸，1~240路的大容量傳輸，根據我的設備，有兩種方式可以實現。
一種是采用主要運用ZMUX-300和ZMUX-30為電信通信系統提供組網方便的解決方案。
一種是采用集中式綜合業務接入平臺ZMUX-3300，這為電信通信系統提供安全穩定的解決方案。
關于240路電話光纖傳輸方案，如何實現24路電話光纖傳輸？我們采用ZMUX-3300設備來講。

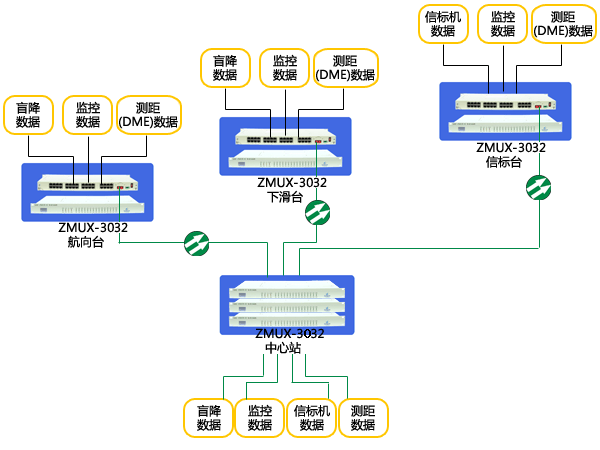

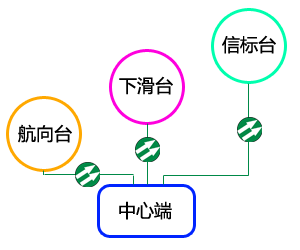

]]>一個完整的盲降系統包括方向引導系統 、距離參考系統和目視參考系統。方向引導系統分為航向臺與下滑臺兩大部分；距離參考系統可分為信標臺，包含信標機與測距儀設備；目視參考系統分為精密進近軌跡指示器和進近燈光系統兩大部分。
最近國內不少機場需要新上盲降系統或?qū)σ延忻そ翟O(shè)備銅線傳輸方面進行改造，將通道都改造為光纖傳輸。銀訊公司是一家專業生產光傳輸設備的廠家，而且銀訊公司曾經與多個市的機場盲降設備、測距儀、指點信標機、全向信標機等設備配合過。如挪威NM7000B、7034B、7014B盲降設備，MB-1指點信標機，澳大利亞的AWA VRB-52D全向信標機，意大利阿爾卡特的DVOR4000全向信標機、FSD40測距儀、FSD45測距儀等設備均有配合過，而且運行情況都保持3-5年以上穩定工作，得到用戶一致好評。
尤其是1-120路電話光纖傳輸已被廣泛應用在電信通信中，廣州銀訊針對電信通信發展的要求提供安全穩定的解決方案，主要運用電話光端機ZMUX-32或PCM復用設備ZMUX-30為電信通信系統提供安全穩定的解決方案。

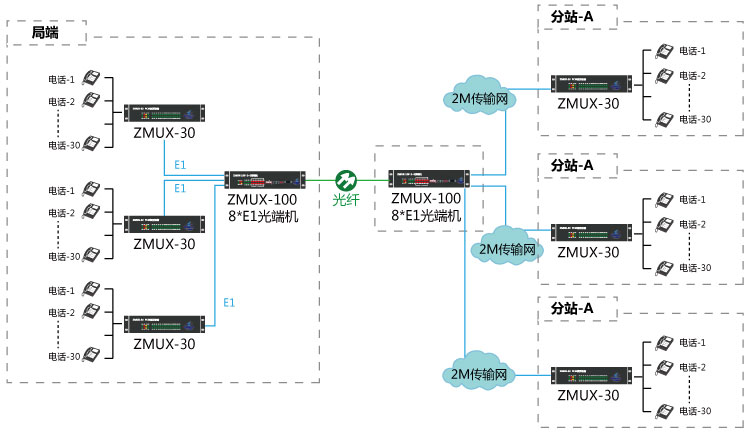

關于90路電話光纖傳輸方案，如何實現30路電話光纖傳輸？
下面廣州銀訊通信公司運用某一電信部門案例簡單的說明，程控交換機30路模擬用戶線光纖遠端延伸解決方案。
一、用戶需求，實現以下要求：
1.實現共8個遠端站的純電話業務傳輸。遠端站1、2各傳輸10路電話；遠端站3、4各傳輸20路電話；遠端站5、6各傳輸35路電話；遠端站7傳輸50路電話；遠端站8傳輸100路電話。
2.實現點對點組網。
3.電話信號通過光纖進行傳送。
]]>
